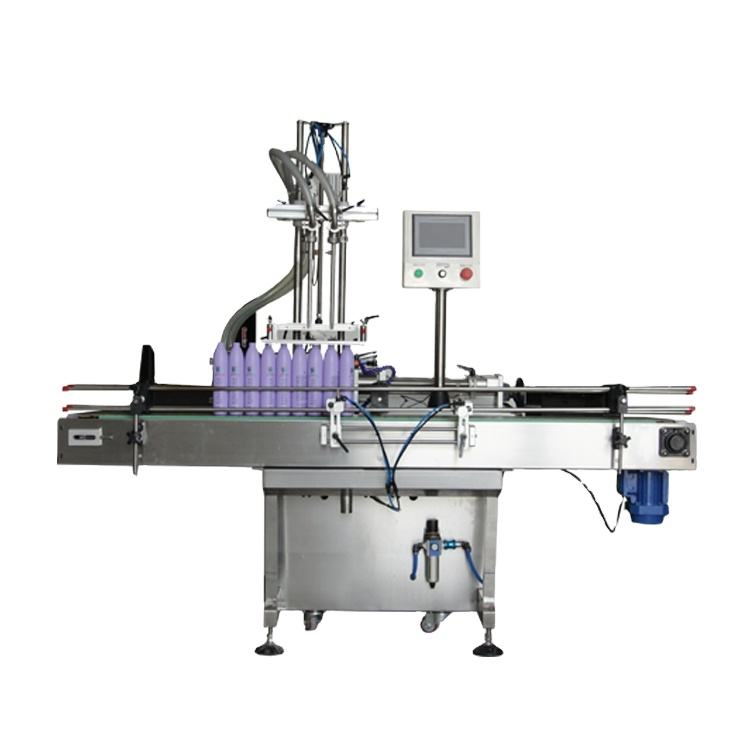

Автоматическая разливочная машина с 2 соплами
Автоматическая разливочная машина с 2 соплами предназначена для точного розлива жидкостей от низкой до средней вязкости. Благодаря компактной линейной конструкции она обеспечивает стабильную производительность и эффективную работу на различных производственных линиях.
Машина, изготовленная из рамы из нержавеющей стали 304 и деталей, контактирующих с пищевыми продуктами, оснащена двумя разливочными соплами, управлением ПЛК и сенсорным интерфейсом для простоты эксплуатации и точной регулировки розлива.
Широко используется в пищевой, косметической, фармацевтической, парфюмерно-косметической и химической промышленности. Доступны дополнительные конфигурации для санитарных, коррозионных или легковоспламеняющихся производственных сред.
Основные характеристики
1. Изготовлен из прочной нержавеющей стали 304, с деталями, контактирующими с жидкостью, из нержавеющей стали 316L для повышения гигиены и коррозионной стойкости.
2. Контактные материалы, такие как тефлон, витон и шланги, могут быть настроены в соответствии с требованиями к продукту.
3. Оснащен системой управления ПЛК и функцией «нет бутылки — нет розлива» для надежной работы.
4. Разливочные сопла имеют конструкцию, предотвращающую капание, и автоматическое отключение для чистого розлива вязких жидкостей.
5. Высокая точность розлива в пределах ±1% с интегрированной функцией подсчета бутылок.
6. Конструкция для легкого обслуживания, не требующая специальных инструментов.
7. Доступны дополнительные специальные уплотнения и шланги для работы с коррозионными жидкостями.
8. Погружные сопла могут быть сконфигурированы для розлива пенящихся продуктов снизу вверх.
9. Система позиционирования бутылок обеспечивает точное выравнивание при розливе.
Основные параметры
|
|
Скорость
|
450-1500 бутылок/час
|
|
|
Диапазон розлива
|
100мл-500мл,100мл-1000мл,1000мл-5000мл
|
|
|
Точность измерения
|
±1%
|
|
|
Рабочая мощность
|
220В переменного тока
|
|
|
Давление воздуха
|
6~8 бар
|
|
|
Расход воздуха
|
1м³/мин
|
|
|
Номинальная мощность
|
0.8кВт
|
|
|
Номинальная мощность других устройств
|
7.5кВт (воздушный компрессор)
|
|
|
Вес нетто
|
320 кг
|
Детали продукта
Принцип работы
1. После запуска автоматической системы розлива пустые бутылки транспортируются на станцию розлива и обнаруживаются фотоэлектрическими датчиками. Как только достигается заданное количество бутылок, система блокировки бутылок точно позиционирует контейнеры. Затем разливочные сопла опускаются и автоматически начинают розлив. После завершения розлива сопла поднимаются, блокираторы бутылок освобождаются, и наполненные бутылки перемещаются на следующую станцию. Система непрерывно повторяет этот процесс для обеспечения стабильной, эффективной и надежной работы. Для более высоких требований к точности может быть также настроена функция вторичного розлива.
2. Во время работы датчик уровня жидкости непрерывно контролирует уровень продукта в резервуаре для хранения. ПЛК автоматически управляет системой подачи жидкости для поддержания стабильного уровня жидкости, обеспечивая постоянную и точную производительность розлива на протяжении всего производственного процесса.
Часто задаваемые вопросы о разливочной машине с 2 соплами
Утечка материала из задней части цилиндра (область штока поршня) — Как это исправить?
Это распространенная проблема в двухголовочных поршневых разливочных машинах и обычно вызвана следующими причинами:
1. Изношенные уплотнения поршня:
Поврежденные или изношенные уплотнительные кольца могут вызвать утечку продукта между поршнем и стенкой цилиндра, позволяя материалу стекать в заднюю часть цилиндра.
Решение: Снимите поршень и замените уплотнительные кольца.
2. Ослабленное соединение между поршнем и штоком поршня:
Если поршень не надежно закреплен на штоке поршня, во время работы может произойти утечка.
Решение: Проверьте и затяните соединение поршня.
3. Несоосность цилиндра:
Если цилиндр для продукта не центрирован должным образом на опорной раме, это может повлиять на герметичность.
Решение: Переустановите и правильно выровняйте цилиндр.
Почему разливочное сопло продолжает капать после розлива?
Капание из сопла является одной из наиболее распространенных проблем разливочных машин. Ниже приведены основные причины и решения:
1. Изношенные уплотнительные компоненты:
Уплотнительное кольцо или прокладка внутри сопла могут быть изношены и не закрываться плотно.
Решение: Замените поврежденные уплотнения.
2. Неправильное время закрытия сопла:
Если задержка закрытия сопла установлена слишком поздно, остаточный продукт может продолжать капать.
Решение: Отрегулируйте параметр задержки закрытия сопла в системе управления.
3. Остаточный продукт на кончике сопла:
Вязкие продукты могут прилипать к выходному отверстию сопла после розлива.
Решение: Используйте разливочную машину, оснащенную функцией обратного всасывания, которая втягивает остаточный продукт обратно в сопло после розлива.
4. Изношенное или поврежденное отверстие сопла:
Отверстие сопла размером более 7,5 мм или неровная уплотнительная поверхность могут препятствовать правильному закрытию.
Решение: Отремонтируйте или замените сопло и при необходимости отполируйте уплотнительную поверхность.
5. Используйте сопла, предотвращающие капание:
Для маслянистых или высоковязких продуктов настоятельно рекомендуется использовать сопла, предотвращающие капание или отсекающие, чтобы минимизировать утечку и улучшить чистоту розлива.
